無菌病室システム

水平層流型 完全無菌病室

患者に快適で看護しやすい。完全な水平層流無菌病室です。(無菌治療室管理加算1適合品)

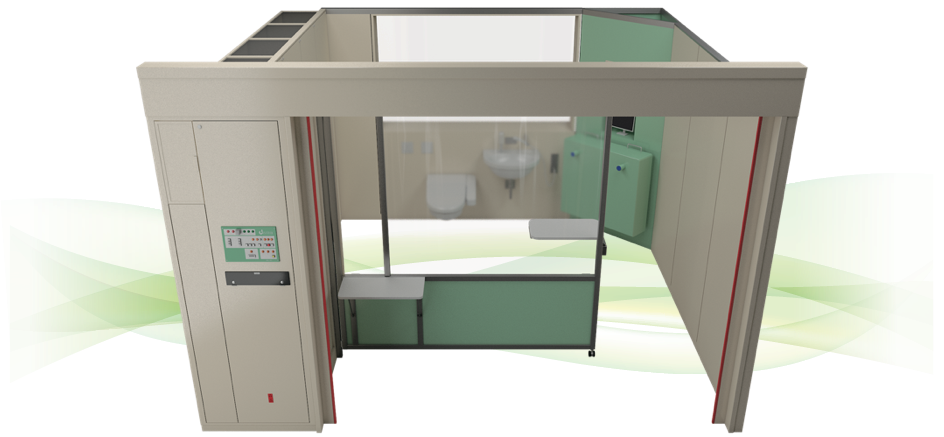

水平層流型完全無菌病室 MIU-201

水平層流型完全無菌病室 MIU-201

水平層流イラスト_風向き

簡単に設置できるモジュール型の無菌病室です。一般の病室はもちろん、特殊な看護体制の場合でも、約1週間で完成。完全な水平層流によって、病室内は常にクラス100が保たれ、アクセスカーテンを開けた場合にも、汚染の進行を防ぎます。

完全水平層流:清浄な空気が層状になって、外部に流れるため、処置時の空気感染を防ぎます。

効率的な看護:アクセスウォールが開き、患者の入退室や準備が容易。

看護とプライバシーを両立:オープンエンドのために、患者との会話も自由。患者からも操作できる電動カーテンにより、プライバシーも守られます。

水平層流イラスト_人体

外形寸法 3700×2350×3400~4500mm(幅×高さ×奥行)
室内寸法 2525×2162×2900~4020mm(幅×高さ×奥行)
気流 完全水平層流(オープンエンド方式)
清浄度 室中央にてFED209Dによるクラス100(ISOクラス5)
風速 2段階切換式0.34m/s(高速運転)、0.18m/s(低速運転)
騒音 ベッド上40dB(Aスケール低速運転時)
電源 AC/GC 1φ3W 200V/100V 30A+医療用アース線14
フィルタ HEPAフィルタ、99.97%以上(0.3μm DOP法)、プレフィルタ、65%以上(重量法)
装置発熱量 1.6kW
装備品 ●アクセスカーテン●スイングテーブル●採血テーブル●ナースコール子機●酸素・吸引・圧縮空気アウトレット● IVレール&フック●電動入口カーテン●電動窓ブラインド●照明装置(40W×3灯調光式+40W×2灯)、読書灯(調光式)、常夜灯● TVアンテナ端子● 100Vコンセント×14口●アースターミナル×6口
オプション ●滅菌水供給器(自動塩素配管消毒) ●シャワーユニット●手洗器●水洗便器(洗浄便座) ●冷水コイル●院内電話●面会用インターホン●液晶テレビ●モニターカメラセット●ロングトレイ

プラン例

個室タイプのクラス100垂直層流無菌病室が2室、個室タイプのクラス100水平層流無菌病室が3室の合計5床の幹細胞移植病棟プランです。全ての病室で無菌治療室管理加算1を満たしています。

また、無菌病室が面している廊下とスタッフステーステーションは全てクリーンルームなので、病室の入退室時に着替え等の必要がありません。さらに、水平層流無菌病室が配置できないスペースに垂直層流無菌病室を配置することによりスペースを有効活用し必要な病室数を確保しています。
