無菌病室システム

垂直層流型 無菌病室

間口3.5m未満の個室スペースにも設置できる、垂直層流型無菌病室です。室内を広く使え、患者へのアクセスが360度可能です。

垂直層流型無菌病室 MIU-401

垂直層流型無菌病室 MIU-401

垂直層流イラスト_風向き

簡単に設置できるコンパクトなモジュール型の無菌病室です。

垂直層流によって、病室ベットは常にクラス100が保たれます。

垂直層流イラスト_人体

外形寸法 3300×3150×6200mm(幅×高さ×奥行)設置スペースにより寸法は変わります。
室内寸法 3000×2500×4400mm(幅×高さ×奥行)設置スペースにより寸法は変わります。
構造 自立懸架併用二重壁パネル連結モジュール、アクリル樹脂焼付け塗装鋼板
気流 垂直層流巾木吸込み(ノングリル型)
清浄度 クラス100~1000に対応(ISOクラス5~6)
風速 0.3m/s(高速運転)、0.15m/s(低速運転)(ベッド上)
騒音 ベッド上45dB(Aスケール低速運転時)
電源 AC/GC 1φ3W 200V/100V 40A+医療用アース 14
装備品 ●空調設備:天井カセット型ダウンフローユニット●濾過設備:メインフィルタ(HEPAフィルタ)、プレフィルタ
オプション ●換気設備、●照明設備:40W×3灯、ダウンライト×1灯、読書灯、常夜灯●電源設備:100Vコンセント、アースターミナル2口×3ヶ所●通信設備:ナースコール子機、面会用インターホン、テレビアンテナ端子、電話端子、インターネット端子●酸素・吸引・圧縮空気アウトレット●レールシステム●IVレール:フック2ヶ付き×1本●窓電動ブラインド●手洗い器(滅菌水供給器)●水洗大便器(洗浄便座) ●収納型シャワーユニット●モニターカメラ●液晶カラーテレビ●院内電話●採尿畜量管理システム

プラン例

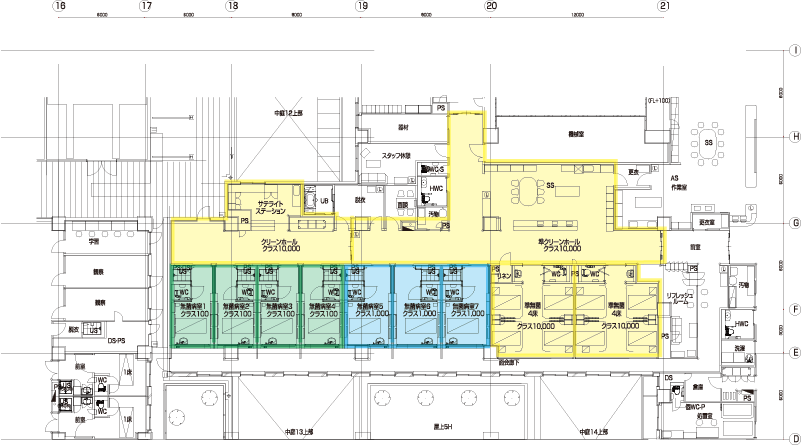

個室タイプのクラス100垂直層流無菌病室が4室、個室タイプのクラス1000垂直層流無菌病室が3室、そして4床室タイプのクラス10,000無菌病室が2室の合計15床の幹細胞移植病棟プランです。個室タイプは無菌治療室管理加算1を、4床室タイプは無菌治療室加算2を満たしています。また、無菌病室が面している廊下とスタッフステーションは全てクリーンルームなので、病室の入退室時に着替え等の必要がありません。

プラン例
